Cabo leitor de HD caseiro

Neste tutorial vou mostrar como fazer facilmente um cabo usb 2.0 caseiro par ler HD de 2,5  sem a necessidade de uma fonte externa, sendo alimentado apenas pela energia da conexão USB.

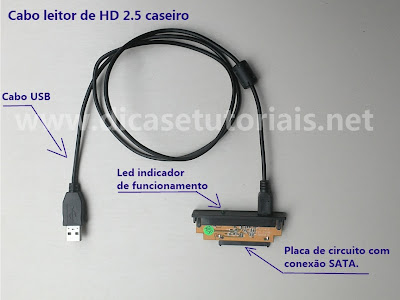

Primeiramente é necessário adquirir uma gaveta externa (case) para HD de 2,5 ( HD de notebook) que tenha todas as conexões e leds indicativos no mesmo lado da case em que está o circuito (veja figura).

Depois é só desmontar a case retirando todos os parafusos laterais e deixando apenas a parte da gaveta  que contém o led, a placa de circuito com as  conexões SATA e micro USB. Nesta entrada micro USB encaixe o próprio cabo que vem com a case, que pode ser de uma ponta, como na figura, ou de duas pontas (necessário em portas USB de computadores mais antigos). Está pronto o cabo leitor de HD 2,5 caseiro, que poderá ser utilizado em diversos HDs alternadamente.
